一 概述

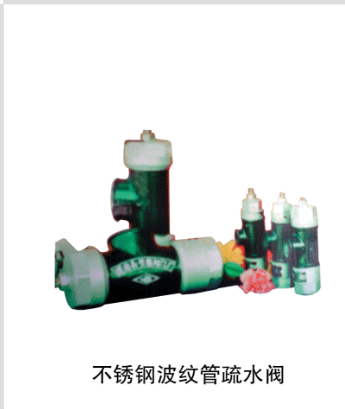

　　WS10F-16K液体膨胀式疏水器，是属于热静力式疏水阀的一种新型产品，它可以在蒸气管网和用汽设备中，及时排除冷凝水和自动地阻止蒸气泄漏，从而可以保证供汽设备的正常运行，提高蒸气输送和加热效率，节约蒸气。

　　本产品其关键感温内件，采用优质不锈钢波纹管，阀针采用1Cr18Ni9Ti，阀座采用四氟乙烯密封，经特殊焊接工艺制成。其特点是体积小，无噪音连续排水，可以任意选择角度安装，性能稳定，由于不泄漏蒸气，不仅起到节能作用，从而改变以往老一代疏水器对工作场地环境污染。除蒸气管网和汽设备工矿单位广泛使用外，并深受医院、宾馆较整洁企业欢迎，是疏水品中最理想的更新换代节能产品，经上海联合化工厂、南京扬子乙烯、天津市印染厂等用户单位使用反映，节能效果显著，可节约蒸气25%左右。产品也经江苏省淮阴市科学技术委员会鉴定通过。

　　二、主要技术参数

　　公称通径：15㎜、20㎜、25㎜、40㎜、50㎜

　　工作温度：<200℃ 压差范围（0.05—1.6MPa）

　　背压范围：<进口压力的50%。 排量：100—4800kg/H

　　连接型式：内螺纹，也可提供法兰连接。

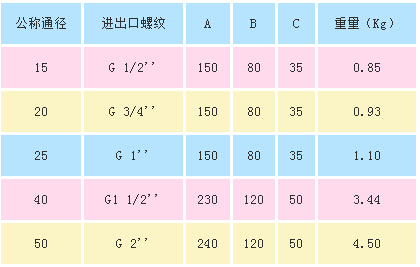

　　三、WS10F-16K外型尺寸及连接尺寸

四、工作原理

　　WS10F-16K型疏水阀，其阀瓣由一温度敏感内件所控制。当温度变化时其内件可伸长或缩短，并控制阀针关闭或打开，从而达到自动控制排出冷凝水的流量及温度的目的。

　　其疏水阀应安装在可能产生冷凝水的管道及设备的下部。

　　疏水阀的温度敏感元件中充满了油，当冷凝水低于给定温度(80—110℃)时，元件中的油体积变小，元件收缩，阀瓣打开，冷凝水排出。反之当冷凝水及蒸气高于80—100℃时，元件膨胀，阀瓣关闭，阻止了介质的流出。可通过阀上的调解机构，调整80—110℃中的任意给定温度。

　　五、结构特点

　　1、排水温度低（80—100℃），可充分利用凝结水的显热，有显著节能效果。

　　2、具有排水温度调节机构、可在80—100℃之间调解，使用方便。

　　3、排水是连续的，而且没有噪音。

　　4、温度敏感元件，皆为不锈钢，故耐腐蚀，寿命长。

　　5、不受振动，蒸气压力波动和水锤的影响。

　　6、体积小、重量轻、安装方便。
